Un pas variable sur une éolienne est un système mécanique qui agit sur l'inclinaison des pales en les faisant pivoter autour de leurs axes. Cette modification de l'inclinaison a pour but de réguler la vitesse de rotation de l'éolienne lors de grands vents.

Principe de fonctionnement : Au départ, l'éolienne est arrêtée avec les pales en position drapeau (90°). Si le vent est supérieur à 2 m/s, les pales se mettent alors en position démarrage (20°) pour faciliter le démarrage de la machine. Une fois la vitesse de rotation arrivée à 15 tr/min, les pales se mettent en position régulation (1°), c'est-à-dire l'angle optimum. Si la vitesse de rotation dépasse la consigne (petite vitesse ou grande vitesse), les pales reviennent en drapeau jusqu'à ce que la vitesse soit de nouveau inférieure à la consigne, puis elles reviennent en position régulation et ainsi de suite.

Dans notre cas, le pas variable est doté de deux moteurs 12V de type essuie-glaces munis de deux crémaillères. Il est incorporé dans un U de 300. Le poids de l'ensemble sans les 2 pales est de 270 kg (430 kg avec pales).

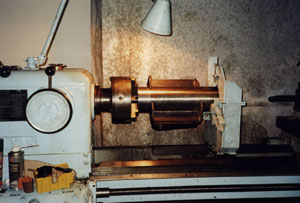

Photo montrant l'usinage d'une pièce du pas variable. Dans cette pièce viendront se loger 2 roulements qui permettront la rotation de la pale sur elle-même.

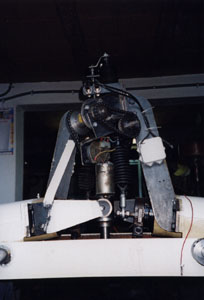

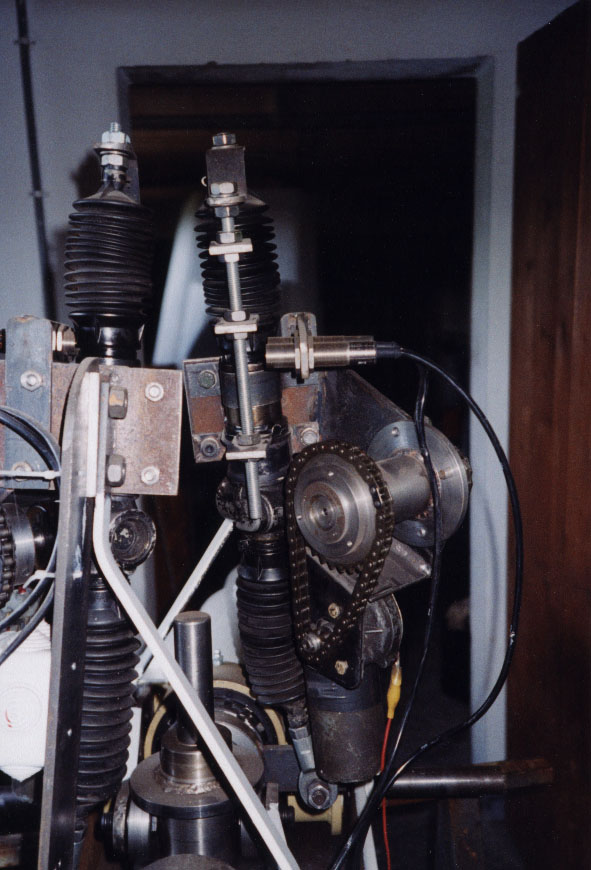

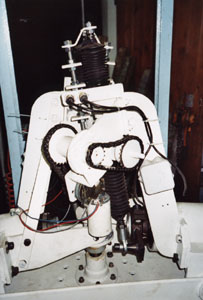

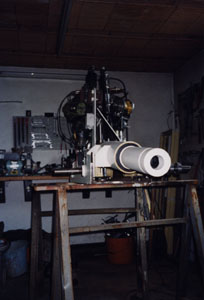

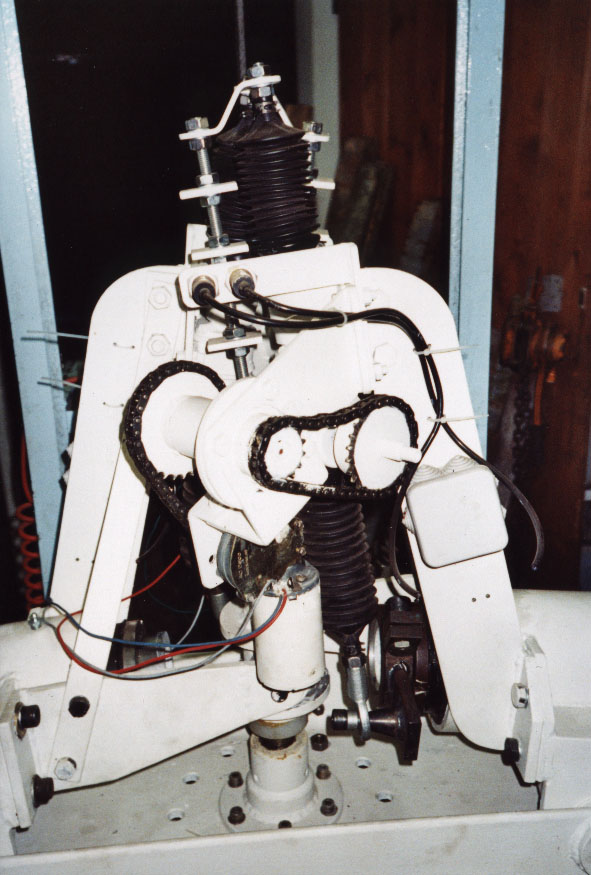

Voici les photos du pas variable.

Le rotor.

L'éolienne actuelle.
